مقدمه

مبدل‌ های حرارتی قلب تپنده بسیاری از صنایع، از نیروگاه‌ های برق و پالایشگاه‌ها گرفته تا سیستم‌های تهویه مطبوع و صنایع غذایی هستند. عملکرد اصلی این تجهیزات، انتقال حرارت بین دو سیال بدون اختلاط آن‌ها است. این فرآیند اغلب با تغییرات دمایی سریع و گسترده است که منجر به ایجاد تنش‌های حرارتی در اجزای مبدل می‌شود. انتخاب ماده‌ای که بتواند در برابر این تنش‌ها مقاومت کند، علاوه بر خوردگی ناشی از سیالات، امری حیاتی است. در این میان، ورق استیل ۳۱۶ (گرید ۳۱۶L) به عنوان یکی از پرکاربردترین مواد در ساخت مبدل‌های حرارتی مدرن، به دلیل ترکیب منحصر به‌ فرد خواص مکانیکی، مقاومت به خوردگی و به‌ ویژه عملکرد ممتاز در برابر تنش‌های حرارتی شناخته می‌شود.

مبانی تنش حرارتی و چالش‌های پیش رو

تنش حرارتی زمانی به وجود می‌آید که یک ماده در معرض گرادیان دمایی (تفاوت دما در بخش‌های مختلف یک قطعه) یا انبساط/انقباض حرارتی محدود شده قرار گیرد. هنگامی که بخشی از یک قطعه سریع‌ تر از بخش دیگر گرم یا سرد شود، قسمت گرم‌ تر تمایل به انبساط بیشتری دارد، اما توسط قسمت سردتر محدود می‌شود. این امر منجر به ایجاد تنش‌های فشاری و کششی داخلی می‌گردد. اگر این تنش‌ها از حد تحمل ماده فراتر روند، می‌توانند باعث اعوجاج (Deformation)، ترک‌ خوردگی (Cracking) و در نهایت شکست قطعه شوند. مبدل‌های حرارتی به طور مداوم در معرض چنین شرایطی هستند؛ برای مثال، در هنگام راه‌اندازی، توقف ناگهانی یا تماس با سیالات با دماهای بسیار متفاوت.

علل برتری ورق استیل ۳۱۶ در محیط‌های حرارتی

مقاومت بالای ورق استیل ۳۱۶ در برابر تنش‌های حرارتی ناشی از چند عامل کلیدی است:

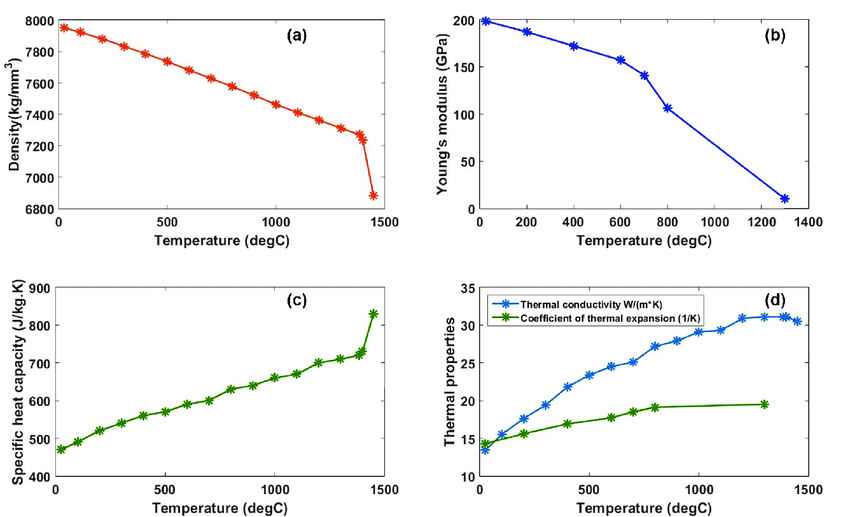

۱. ضریب انبساط حرارتی پایین: فولاد زنگ‌ نزن ۳۱۶ دارای ضریب انبساط حرارتی نسبتاً پایینی است. این بدان معناست که در برابر افزایش دما، انبساط طولی کمتری نسبت به بسیاری از فلزات دیگر از خود نشان می‌دهد. پایین بودن این ضریب، میزان تنش‌های ایجاد شده ناشی از انبساط را به طور ذاتی کاهش می‌دهد.

۲. هدایت حرارتی مطلوب: اگرچه هدایت حرارتی استیل ۳۱۶ از فلزاتی مانند مس یا آلومینیوم کمتر است، اما در سطح مناسبی قرار دارد. این خاصیت به توزیع یکنواخت‌ تر حرارت در سطح ورق کمک می‌کند و از ایجاد گرادیان‌های دمایی شدید و موضعی که عامل اصلی تنش‌های حرارتی مخرب هستند، جلوگیری می‌نماید.

۳. استحکام مکانیکی در دماهای بالا: استیل ۳۱۶ حتی در دماهای بالا (تا حدود ۸۰۰-۹۰۰ درجه سانتی‌گراد) استحکام و سختی خود را حفظ می‌کند. این ویژگی مانع از نرم شدن و تغییر شکل قطعه تحت بارهای مکانیکی و حرارتی همزمان می‌شود. نقطه ذوب بالا (حدود ۱۴۰۰ درجه سانتی‌گراد) دامنه کاربرد ایمن آن را گسترش می‌دهد.

۴. مقاومت به خوردگی استثنایی (کلید اصلی): مهم‌ ترین ویژگی استیل ۳۱۶ که آن را برای مبدل‌های حرارتی ایده‌آل می‌سازد، مقاومت فوق‌العاده آن در برابر انواع خوردگی است. حضور مولیبدن (حدود ۲-۳٪) در ترکیب این آلیاژ، مقاومت آن را در برابر خوردگی حفره‌ای (Pitting) و شکافی (Crevice) به‌ ویژه در محیط‌ های حاوی یون‌های کلرید (مانند آب دریا یا سیالات خنک‌ کننده) به میزان قابل توجهی افزایش می‌دهد. از آنجایی که تنش‌های حرارتی می‌توانند مناطق مستعد خوردگی را تشدید کنند (پدیده‌ای به نام ترک‌خوردگی ناشی از تنش-خوردگی یا Stress Corrosion Cracking - SCC)، وجود مولیبدن یک لایه دفاعی حیاتی در برابر این پدیده مخرب ایجاد می‌کند.

کاربرد استیل ۳۱۶ در انواع مبدل‌های حرارتی

این خواص ممتاز، ورق استیل ۳۱۶ را به گزینه‌ای استاندارد برای ساخت اجزای مختلف مبدل‌های حرارتی تبدیل کرده است:

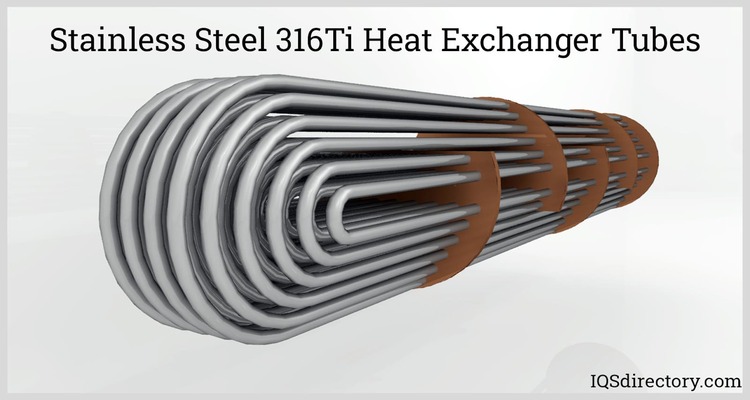

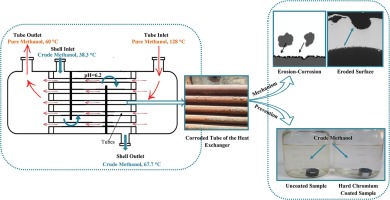

مبدل‌های پوسته و لوله (Shell and Tube): این رایج‌ ترین نوع مبدل در صنایع سنگین است. در این مبدل‌ها، معمولاً لوله‌ ها از جنس استیل ۳۱۶ ساخته می‌شوند، چرا که این لوله‌ها مستقیماً در معرض جریان سیال گرم و سرد قرار داشته و بیشترین تنش‌های حرارتی و خوردگی را تجربه می‌کنند. ورق‌های جداکننده (Baffles) و گاهی پوسته داخلی نیز از این جنس هستند.

مبدل‌ های صفحه‌ای (Plate Heat Exchangers): صفحات نازک این مبدل‌ها که برای انتقال کارآمد حرارت طراحی شده‌اند، اغلب از ورق استیل ۳۱۶ تولید می‌شوند. توانایی این آلیاژ در تشکیل‌ پذیری خوب (برای ساخت صفحات موجدار) و مقاومت در برابر خوردگی ناشی از سیالات مختلف، آن را برای این کاربرد مناسب می‌سازد.

مبدل‌های هواخنک (Radiators) و کندانسورها: در کاربردهایی که سیال خنک‌کننده ممکن است حاوی آلاینده یا کلرید باشد، استفاده از استیل ۳۱۶ از خرابی زودرس جلوگیری می‌کند.

جمع‌ بندی

در نهایت، انتخاب ماده برای مبدل‌های حرارتی یک تصمیم مهندسی مبتنی بر کنترل هزینه، عملکرد و طول عمر است. ورق استیل ۳۱۶ با ارائه ترکیبی متعادل و برتر از مقاومت به خوردگی بالا (به‌ویژه به لطف عنصر مولیبدن)، پایداری حرارتی مناسب (ناشی از ضریب انبساط پایین و هدایت حرارتی کافی) و استحکام مکانیکی در دامنه وسیعی از دما، این یس را به گونه‌ای حل می‌کند که قابلیت اطمینان و عمر طولانی تجهیزات را تضمین می‌نماید. سرمایه‌گذاری اولیه بالاتر برای این آلیاژ در مقایسه با گریدهای ارزان‌ قیمت‌تر مانند استیل ۳۰۴، با کاهش هزینه‌های تعمیرات، توقف خط تولید و تعویض قطعات در بلندمدت توجیه‌پذیر شده و آن را به یک انتخاب بهینه و اقتصادی برای چالش‌برانگیزترین شرایط کاری در مبدل‌های حرارتی تبدیل کرده است.
