چکیده
ظروف آشپزخانه چندلایه (Clad Cookware) با ترکیب استیل ضدزنگ و هسته‌های رسانای حرارتی از جنس آلومینیوم یا مس ساخته می‌شوند. تضمین کیفیت این محصولات مستلزم پایش دقیق ضخامت هر یک از لایه‌هاست. روش‌های سنتی مبتنی بر آزمون‌های مخرب، علاوه بر اتلاف محصول، امکان پایش پیوسته را فراهم نمی‌کنند. این مقاله به بررسی کاربرد روش‌های آزمون غیرمخرب فراصوتی در اندازه‌گیری ضخامت لایه‌های ظروف چندلایه، اصول عملکرد، تجهیزات موردنیاز، و چالش‌های اجرایی آن می‌پردازد. نتایج نشان می‌دهد که فناوری فراصوت با دقت بالا و قابلیت اندازه‌گیری هم‌زمان لایه‌ها، جایگزینی کارآمد برای روش‌های مخرب محسوب می‌شود، هرچند کالیبراسیون دقیق و انتخاب صحیح مبدل‌ها از ملزومات موفقیت آن است.

۱. مقدمه
ظروف آشپزخانه چندلایه با هدف بهره‌مندی هم‌زمان از مقاومت و ظاهر استیل ضدزنگ و رسانایی حرارتی بالای آلومینیوم یا مس طراحی شده‌اند. در ساختار این ظروف، هسته‌ای از جنس آلومینیوم یا مس با ضخامت نسبتاً زیاد، بین دو لایه نازک استیل با ضخامت معمولاً کمتر از ۱ میلی‌متر قرار می‌گیرد. عملکرد حرارتی مطلوب و دوام محصول نهایی، به‌شدت به یکنواختی ضخامت این لایه‌ها وابسته است.

تولیدکنندگان برای کنترل کیفیت، نیاز به پایش ضخامت هر سه لایه در کف ظرف دارند. روش سنتی انجام این کار، آزمون مخرب (Destructive Testing) است که طی آن نمونه‌هایی از ظروف برش داده شده و ضخامت لایه‌ها از طریق مشاهده مقطع عرضی اندازه‌گیری می‌شود. این روش نه‌تنها مستلزم اتلاف محصول است، بلکه به‌دلیل ماهیت نقطه‌ای، امکان پایش پیوسته و جامع تمامی محصولات را فراهم نمی‌کند. در مقابل، آزمون فراصوتی (Ultrasonic Testing) به‌عنوان یک روش غیرمخرب، راهکاری سریع و قابل‌اطمینان برای اندازه‌گیری ضخامت لایه‌ها بدون نیاز به برش نمونه‌ها ارائه می‌دهد.

۲. اصول عملکرد آزمون فراصوتی در اندازه‌گیری ضخامت لایه‌ها

۲.۱. مبانی فیزیکی

آزمون فراصوتی بر اساس انعکاس امواج صوتی با فرکانس بالا از مرزهای بین مواد با امپدانس آکوستیکی متفاوت عمل می‌کند. زمانی که یک پالس فراصوتی به کف ظرف چندلایه فرستاده می‌شود، انعکاس‌هایی از مرزهای زیر ایجاد می‌شود:

مرز سطح خارجی و لایه روکش (Cladding)

مرز لایه روکش و هسته (Cladding/Core)

مرز هسته و لایه روکش داخلی (Core/Cladding)

سطح داخلی ظرف

دستگاه‌های اندازه‌گیری فراصوتی، فواصل زمانی بین این پژواک‌ها (Echoes) را با دقت بالا اندازه‌گیری کرده و با استفاده از سرعت صوت برنامه‌ریزی‌شده برای هر فلز، ضخامت هر لایه را محاسبه می‌کنند. دقت این اندازه‌گیری به کالیبراسیون صحیح سرعت صوت برای هر ماده وابسته است که باید بر روی نمونه‌هایی با ضخامت مشخص انجام شود.

۲.۲. قابلیت اندازه‌گیری هم‌زمان لایه‌ها
یکی از مزیت‌های کلیدی روش فراصوتی، قابلیت اندازه‌گیری هم‌زمان ضخامت لایه روکش، هسته و ضخامت کل است. به‌عنوان مثال، با استفاده از مبدل M208-RM (با فرکانس ۲۰ مگاهرتز) در یک ظرف چندلایه آلومینیومی، می‌توان هم‌زمان اندازه‌گیری‌های زیر را انجام داد:

فاصله بین دو پژواک مربوط به سطح خارجی و مرز روکش/هسته

فاصله بین پژواک‌های دو سطح هسته

فاصله بین پژواک مرز هسته/روکش داخلی و سطح داخلی ظرف

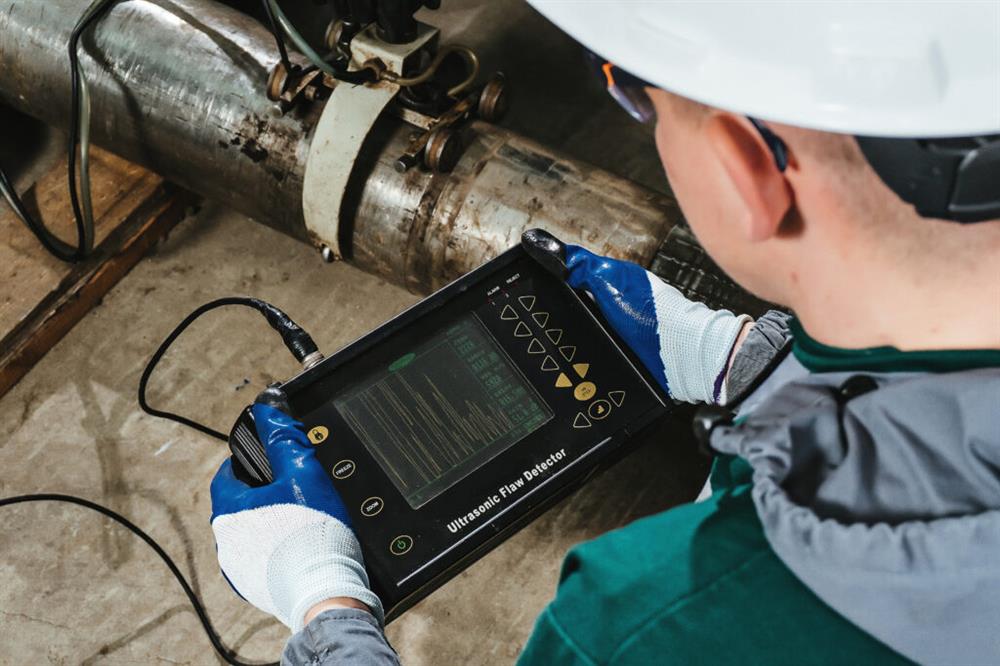

۳. تجهیزات مورد استفاده در آزمون فراصوتی ظروف چندلایه
انتخاب تجهیزات مناسب بر اساس محدوده ضخامت مورد اندازه‌گیری و نیاز به سرعت اسکن تعیین می‌شود:

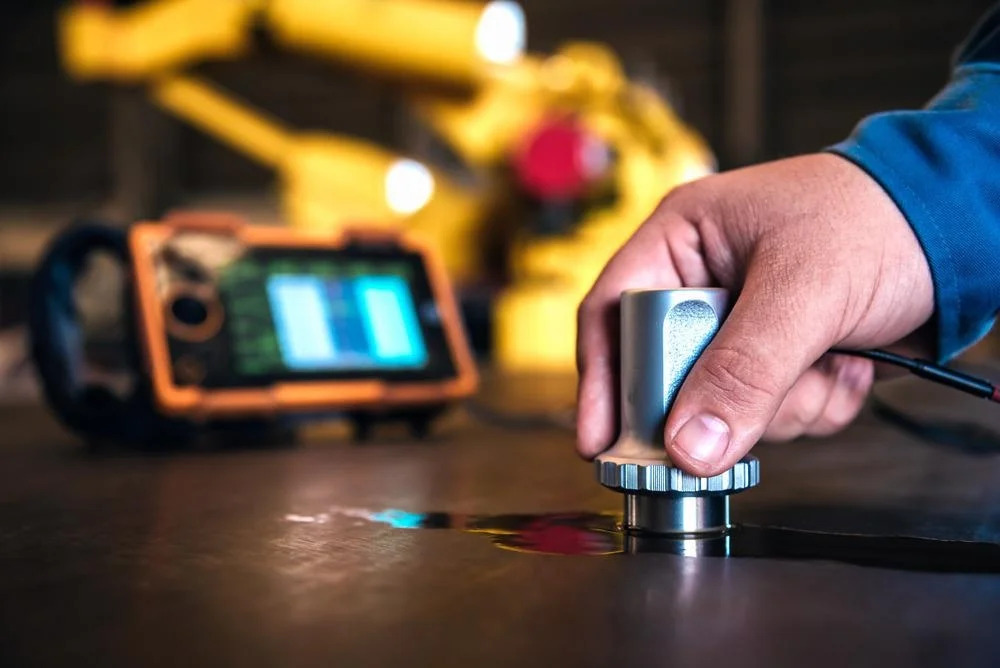

ضخامت‌سنج ۳۸DL PLUS با گزینه Multi-Measurement: قابلیت اندازه‌گیری هم‌زمان ضخامت روکش، هسته و ضخامت کل را دارد و یکی از گزینه‌های اصلی برای این کاربرد محسوب می‌شود.

ضخامت‌سنج ۳۵DL یا ۴۵MG: برای اندازه‌گیری صرفاً ضخامت لایه روکش قابل استفاده هستند.

ضخامت‌سنج ۷۲DL PLUS: برای اسکن با سرعت بالا یا اندازه‌گیری ضخامت لایه‌های زیر ۰٫۲ میلی‌متر (۰٫۰۰۸ اینچ) توصیه می‌شود و نرخ بروزرسانی شکل موج تا ۲ کیلوهرتز را ارائه می‌دهد.

مبدل‌های معمول مورد استفاده شامل M208-RM با فرکانس ۲۰ مگاهرتز و M202-RM با فرکانس ۱۰ مگاهرتز هستند که انتخاب آن‌ها به محدوده ضخامت خاص بستگی دارد.

۴. فناوری‌های نوین و توسعه‌یافته
پژوهش‌های جدید نشان‌دهنده توسعه روش‌های پیشرفته‌تر فراصوتی برای اندازه‌گیری ضخامت لایه‌ها است. یکی از این روش‌ها، استفاده از رزونانس فراصوتی با مبدل الکترومغناطیسی (EMAT-EMAR) است که امکان اندازه‌گیری غیرتماسی و بی‌نیاز از محیط کوپلاژ را فراهم می‌کند. در این روش که برای ورق‌های چندلایه مس-آلومینیوم توسعه یافته، از فرکانس‌های رزونانس ایجادشده در اثر بازتاب امواج در ضخامت نمونه برای تعیین ضخامت لایه‌ها استفاده می‌شود.

نتایج تحقیقات نشان‌دهنده دقت بالای این روش است: خطای نسبی در اندازه‌گیری ضخامت لایه مس در ورق‌های دولایه حدود ۰٫۹۴٪ و در ورق‌های سه‌لایه حدود ۱٫۲٪ بوده است. همچنین سیستم EMAT توسعه‌یافته قادر است ضخامت لایه‌ها را در کمتر از ۱ ثانیه اندازه‌گیری کند که پتانسیل بالایی برای کاربردهای بلادرنگ در خط تولید دارد. تحلیل حساسیت این روش نشان داده که خطا در اندازه‌گیری سرعت صوت و ضخامت کل، تأثیر قابل‌توجهی بر دقت تعیین ضخامت لایه‌ها دارد و کالیبراسیون دقیق سرعت صوت (در محدوده ±۳٪) و ضخامت کل (در محدوده ±۱٪) برای دستیابی به نتایج قابل‌اطمینان ضروری است.

۵. چالش‌های اجرایی و ملاحظات عملی
باوجود مزایای روش فراصوتی، اجرای موفقیت‌آمیز آن مستلزم توجه به نکات زیر است:

کالیبراسیون: کالیبراسیون باید بر اساس نمونه‌های واقعی با همان انحنا، زبری سطح و ساختار لایه‌ها انجام شود و صرفاً بر اساس نمونه‌های تخت و مجزا نباشد.

انتخاب مبدل: مبدل‌های با فرکانس بالاتر (مانند ۲۰ مگاهرتز) برای اندازه‌گیری لایه‌های نازک‌تر مناسب‌تر هستند، اما ممکن است نفوذ کمتری داشته باشند.

انحنا و زبری سطح: انحنای ظرف و زبری سطح می‌تواند بر کیفیت اتصال مبدل به سطح و در نتیجه دقت اندازه‌گیری تأثیر بگذارد.

تشخیص پژواک صحیح: در لایه‌های بسیار نازک، پژواک‌های مرزهای مختلف ممکن است تداخل داشته باشند و تشخیص پژواک صحیح را دشوار سازند.

۶. نتیجه‌گیری
آزمون فراصوتی به‌عنوان یک روش غیرمخرب، جایگزینی کارآمد برای روش‌های سنتی مخرب در کنترل کیفیت ظروف چندلایه استیل محسوب می‌شود. این روش با قابلیت اندازه‌گیری هم‌زمان و دقیق ضخامت لایه‌ها، پایش یکنواختی و تشخیص نقاط ضعف احتمالی را بدون اتلاف محصول امکان‌پذیر می‌سازد. توسعه فناوری‌های نوینی نظیر مبدل‌های الکترومغناطیسی (EMAT) و روش‌های رزونانسی، افق‌های جدیدی برای اندازه‌گیری غیرتماسی و بلادرنگ در خطوط تولید گشوده است. بااین‌حال، موفقیت در کاربرد این روش‌ها مستلزم کالیبراسیون دقیق، انتخاب صحیح تجهیزات و درک کامل از محدودیت‌های هر روش است. آینده این حوزه به سمت توسعه سیستم‌های هوشمند با قابلیت اندازه‌گیری لحظه‌ای و یکپارچه‌سازی با فرآیندهای تولید حرکت می‌کند.
