مکانیسم پاسیو: ایجاد یک لایه محافظ یکنواخت و پایدار

مکانیسم پاسیو: ایجاد یک لایه محافظ یکنواخت و پایدار

• بازدید:13
• کامنت:0
• سه شنبه, 15 مهر 1404

مقدمه

فولاد زنگ‌ نزن آستنیتی گرید ۳۱۶، به دلیل حضور مولیبدن در ترکیب شیمیایی خود، یکی از برترین انتخاب‌ها برای کاربردهای دریایی است. این آلیاژ مقاومت بسیار خوبی در برابر حمله کلرایدها که اصلی‌ترین عامل خوردگی در محیط دریا هستند، از خود نشان می‌دهد. با این حال، این مقاومت ذاتی، تنها زمانی به طور کامل محقق می‌شود که سطح فلز در بهترین شرایط ممکن قرار داشته باشد. فرآیند پاسیو (Passivation)، یک عملیات شیمیایی نهایی حیاتی است که با حذف آلودگی‌ها و تقویت لایه محافظ اکسیدی، پتانسیل کامل این آلیاژ را برای مقاومت در برابر خوردگی در محیط‌ های دریایی شکوفا می‌کند. بهینه‌ سازی پارامترهای این فرآیند، کلید دستیابی به حداکثر دوام و عملکرد است.

مکانیسم پاسیو: ایجاد یک لایه محافظ یکنواخت و پایدار

مقاومت به خوردگی فولادهای زنگ‌نزن، نه از خود فلز، بلکه از یک لایه نازک، غیرفعال و چسبنده از اکسید کروم است که روی سطح آن تشکیل می‌شود. این لیه غیرفعال، مانعی بین فلز و محیط خورنده ایجاد می‌کند.
پاسیو یک فرآیند اکسیداسیون کنترل‌شده است. در این فرآیند، سطح فلز با یک محلول اسیدی (معمولاً اسید نیتریک یا اسید سیتریک) تمیز می‌شود. این کار دو هدف اصلی دارد:
1.    حذف آلودگی‌های فلزی: ذرات ریز آهن یا کربن فولاد که در حین فرآیندهای ماشین‌کاری، برش یا سنگ‌زنی بر روی سطح استیل ۳۱۶ نشسته‌اند، به طور انتخابی از سطح حل می‌شوند. این ذرات، نقاط ضعیفی هستند که می‌توانند به کانون آغاز خوردگی گالوانیکی یا حفره‌ای تبدیل شوند.
2.    تحریک و یکنواخت‌سازی لایه اکسیدی: پس از حذف آلودگی‌ها، اسید به طور ملایم با کروم موجود در سطح فلز واکنش داده و باعث تشکیل یک لایه اکسید کروم جدید، یکنواخت، پیوسته و بسیار نازک می‌گردد. این لیه جدید، از یکنواختی و چسبندگی بهتری برخوردار است.

چالش محیط دریایی و اهمیت پاسیو بهینه

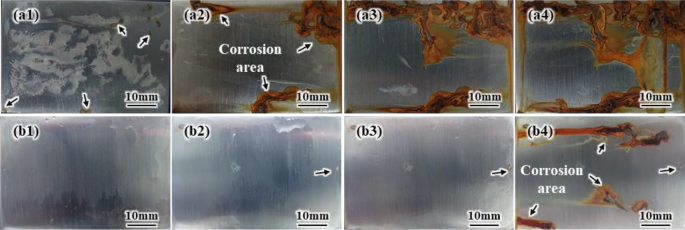

محیط دریایی با دارا بودن غلظت بالای یون کلرید، مه نمک و رطوبت دائمی، یکی از خورنده‌ترین محیط‌ها برای فلزات محسوب می‌شود. یون کلرید بسیار کوچک و مهاجم است و می‌تواند به لایه محافظ اکسید کروم نفوذ کرده و در نقاط ضعیف (مانند ذرات آهن یا ناپیوستگی‌های لایه) آن را تخریب کند. این تخریب منجر به آغاز خوردگی حفره‌ای (Pitting) و خوردگی زیرلایه‌ای (Crevice) می‌شود. یک فرآیند پاسیو بهینه‌شده، با ایجاد یکنواخت‌ترین و پایدارترین لایه ممکن، بهترین دفاع را در برابر این حمله مهاجم فراهم می‌کند.

پارامترهای کلیدی بهینه‌ سازی پاسیو برای محیط دریایی

1.    تمیزی سطح قبل از پاسیو (مهم‌ترین قدم):
پاسیو یک جادوگر نیست که بتواند آلودگی‌های gross را برطرف کند. سطح قطعه باید عاری از هرگونه grease، روغن، رنگ، گرد و غبار و به ویژه burrهای ناشی از ماشین‌کاری باشد. یک فرآیند چربی‌زدایی (Degreasing) با استفاده از حلال‌های قلیایی یا امولسیون‌کننده‌ها، قدمی ضروری و غیرقابل اغماض است. هرگونه آلودگی باقیمانده، از تشکیل یکنواخت لایه اکسیدی جلوگیری می‌کند.
2.    انتخاب اسید و غلظت آن:
o    اسید نیتریک (HNO3): این اسید، روش سنتی و بسیار مؤثری برای پاسیو استیل ۳۱۶ است. غلظت‌های متداول بین ۲۰ تا ۵۰ درصد هستند. برای محیط‌های دریایی بسیار خورنده، استفاده از غلظت‌های بالاتر (در محدوده ۳۵-۵۰٪) و گاهی افزودن یک اکسیدان مانند دی‌کرومات سدیم (Na2Cr2O7) (البته با ملاحظات زیست‌محیطی و ایمنی) توصیه می‌شود که باعث تسریع در تشکیل لایه و بهبود کیفیت آن می‌گردد.
o    اسید سیتریک (C6H8O7): این اسید، یک جایگزین مدرن، ایمن‌تر و سازگار با محیط‌زیست برای اسید نیتریک است. محلول‌های ۴ تا ۱۰ درصدی اسید سیتریک در دمای ۵۰-۷۰ درجه سانتیگراد، نتایج بسیار مطلوبی برای گرید ۳۱۶ نشان داده‌اند. از مزایای آن می‌توان به عدم تولید بخارات سمی و عملکرد مؤثر در حذف ذرات آهن اشاره کرد.
3.    دمای محلول:
دما یک پارامتر جنبی حیاتی است. افزایش دما، سرعت واکنش‌های شیمیایی را بالا می‌برد. معمولاً دمای ۴۰ تا ۶۰ درجه سانتیگراد برای پاسیو استیل ۳۱۶ توصیه می‌شود. دمای بالاتر می‌تواند به تشکیل سریع‌تر و ضخیم‌تر لایه اکسیدی کمک کند، اما کنترل دقیق آن ضروری است زیرا دمای خیلی بالا می‌تواند منجر به حمله بیش از حد اسید به سطح فلز و ایجاد یک سطح ناهموار شود.
4.    زمان غوطه‌ وری (Immersion Time):
زمان کافی برای انجام کامل واکنش‌ها لازم است. زمان‌های معمول بین ۲۰ تا ۴۵ دقیقه متغیر است. زمان ناکافی ممکن است به حذف کامل آلودگی‌های فلزی و تشکیل یک لایه کامل منجر نشود. از طرفی، زمان بیش از حد طولانی (به ویژه در غلظت‌ها و دمای بالا) می‌تواند باعث اچ شدن (Etching) سطح و از بین رفتن صافی آن گردد. برای محیط دریایی، یک زمان در محدوده ۳۰-۴۵ دقیقه اغلب نتیجه مطلوبی دارد.
5.    شستشو و خشک‌کردن نهایی:
پس از اتمام زمان پاسیو، شستشوی کامل و فوری قطعه با آب دیونایز (عاری از یون) بسیار حیاتی است. هرگونه باقیمانده اسید بر روی سطح، می‌تواند به فرآیند خوردگی ادامه دهد و لایه محافظ را تخریب کند. پس از شستشو، قطعه باید به سرعت و کاملاً خشک شود تا از ایجاد لکه‌های آب (Water Spots) که می‌توانند غلظت یون‌ها را در نقطه‌ای متمرکز کنند، جلوگیری شود.

جمع‌ بندی نهایی

برای دستیابی به حداکثر مقاومت استیل ۳۱۶ در برابر محیط خشن دریایی، فرآیند پاسیو نباید به عنوان یک کار روتین و بدون دقت در نظر گرفته شود. یک پروتکل بهینه‌شده شامل موارد زیر است:
•    پیش‌تمیزکردن اگزمایشی با چربی‌زدایی کامل.
•    استفاده از یک محلول اسیدی با غلظت مناسب (اسید نیتریک ۳۵-۵۰٪ یا اسید سیتریک ۴-۱۰٪).
•    کنترل دقیق دما در محدوده ۵۰-۶۰ درجه سانتیگراد.
•    زمان غوطه‌وری کافی حداقل ۳۰ دقیقه.
•    شستشوی نهایی با آب باکیفیت و خشک‌کردن سریع و کامل.
رعایت این پارامترها تضمین می‌کند که لایه غیرفعال بر روی استیل ۳۱۶ در یکنواخت‌ترین، چسبنده‌ترین و پایدارترین حالت ممکن تشکیل شود و این آلیاژ بتوانند سال‌ها در برابر حمله بی‌امان کلریدهای محیط دریایی مقاومت کند. سرمایه‌گذاری روی بهینه‌سازی پاسیو، افزایش چشمگیر عمر سازه و کاهش هزینه‌های تعمیر و نگهداری را در پی خواهد داشت.
