نقش کلیدی مولیبدن در افزایش مقاومت

نقش کلیدی مولیبدن در افزایش مقاومت

• بازدید:4
• کامنت:0
• چهار شنبه, 07 آبان 1404

مقدمه

خوردگی حفره‌ای و شکافی از جمله مخرب‌ترین اشکال خوردگی موضعی در صنایع مختلف محسوب می‌شوند که می‌توانند باعث کاهش چشمگیر عمر تجهیزات و ایجاد خسارات اقتصادی قابل توجه گردند. در این میان، انتخاب ماده مناسب نقش تعیین‌کننده‌ای در مقابله با این پدیده دارد. فولادهای زنگ‌ نزن به دلیل تشکیل لایه اکسیدی محافظ، مقاومت بالایی در برابر خوردگی از خود نشان می‌دهند، اما عملکرد آنها در شرایط مختلف، به ویژه در محیط‌های حاوی یون‌های مهاجم مانند کلرید، با توجه به ترکیب شیمیایی آنها متفاوت است. این مقاله به تحلیل مقایسه‌ای مقاومت در برابر خوردگی حفره‌ای و شکافی در گریدهای حاوی مولیبدن (مانند 316) در مقابل گریدهای پایه‌ای مانند 304 و 430 می‌پردازد.

خوردگی حفره‌ای و شکافی: مکانیسم و اهمیت

خوردگی حفره‌ای (Pitting Corrosion) به صورت موضعی و در نقاط خاصی از سطح فلز که لایه محافظ آسیب‌پذیر است، آغاز می‌شود. این نوع خوردگی معمولاً در محیط‌های حاوی یون‌های مهاجم مانند کلرید رخ می‌دهد و با ایجاد حفره‌های کوچک اما عمیق، می‌تواند به سرعت باعث سوراخ شدن قطعه شود. مکانیسم تشکیل حفره شامل شکست موضعی لایه پسیو و ایجاد یک سلول گالوانیک کوچک با کاتد بزرگ (سطح سالم) و آند بسیار کوچک (ناحیه حفره) است که منجر به انحلال سریع فلز در ناحیه آندی می‌گردد.

خوردگی شکافی (Crevice Corrosion) نیز شکلی از خوردگی موضعی است که در شکاف‌های باریک (مانند زیر واشرها، بین پیچ و مهره، یا رسوبات سطحی) رخ می‌دهد. در این نواحی، دسترسی محدود به اکسیژن و تجمع یون‌های مهاجم، محیطی بسیار خورنده ایجاد می‌کند که لایه پسیو را تخریب نموده و خوردگی شدیدی را به دنبال دارد. هر دو این پدیده‌ها برای صنایعی مانند نفت و گاز، دریایی، شیمیایی و داروسازی که تجهیزات در معرض محیط‌های خورنده هستند، تهدیدی جدی محسوب می‌شوند.

نقش کلیدی مولیبدن در افزایش مقاومت

مولیبدن (Mo) به عنوان یکی از مهم‌ترین عناصر آلیاژی در فولادهای زنگ‌نزن، نقش بسزایی در بهبود مقاومت در برابر خوردگی موضعی، به ویژه خوردگی حفره‌ای و شکافی ایفا می‌کند. مکانیسم عملکرد مولیبدن چندوجهی است:

پایداری لایه پسیو: مولیبدن در لایه اکسیدی محافظ (عمدتاً اکسید کروم) ادغام شده و آن را در برابر حمله یون‌های کلرید پایدارتر می‌سازد. این عنصر به تشکیل اکسیدهای کمپلکس MoO₂ و MoO₃ کمک می‌کند که مانع از نفوذ یون‌های مهاجم به سطح فلز می‌شوند.

بازدارندگی بازپسیواسیون: یکی از کلیدی‌ترین نقش‌های مولیبدن، تسهیل فرآیند "بازپسیواسیون" است. هنگامی که لایه پسیو به طور موضعی در اثر حمله کلرید آسیب می‌بیند، حضور مولیبدن به طور قابل توجهی سرعت ترمیم و تشکیل مجدد این لایه محافظ را افزایش می‌دهد و از رشد و توسعه حفره جلوگیری می‌کند.

افزایش مقاومت در محیط‌های اسیدی: مولیبدن مقاومت آلیاژ را در محیط‌های اسیدی حاوی کلرید به طور چشمگیری بهبود می‌بخشد.

تحلیل عملکرد گریدها

فولاد زنگ‌نزن AISI 430 (فریتی)

این گرید یک فولاد زنگ‌نزن فریتی پایه کروم (حدود ۱۷٪ کروم) است و فاقد مولیبدن و نیکل محسوب می‌شود.

مقاومت در برابر خوردگی: گرید 430 مقاومت عمومی مناسبی در محیط‌های اتمسفری و برخی محیط‌های اکسیدکننده ضعیف دارد.

مقاومت در برابر خوردگی حفره‌ای و شکافی: به دلیل عدم حضور مولیبدن، این گرید مقاومت بسیار پایینی در برابر خوردگی حفره‌ای و شکافی، به ویژه در محیط‌های حاوی کلرید از خود نشان می‌دهد. حتی غلظت‌های کم یون کلرید می‌تواند باعث آغاز و رشد سریع حفره‌ها شود. این گرید برای کاربردهای در معرض آب دریا یا محیط‌های صنعتی قویاً نامناسب است.

فولاد زنگ‌نزن AISI 304 (آستنیتی)

گرید 304 پرکاربردترین فولاد زنگ‌نزن آستنیتی است که حاوی ۱۸٪ کروم و ۸٪ نیکل است، اما فاقد مولیبدن می‌باشد.

مقاومت در برابر خوردگی: این گرید به لاطر وجود نیکل و کروم، مقاومت عمومی بسیار خوبی در برابر خوردگی یکنواخت در طیف وسیعی از محیط‌ها دارد.

مقاومت در برابر خوردگی حفره‌ای و شکافی: اگرچه عملکرد 304 از 430 بسیار بهتر است، اما نبود مولیبدن نقطه ضعف اصلی آن محسوب می‌شود. در محیط‌های حاوی کلرید (مانند آب دریا، محیط‌های شیمیایی با حضور کلریدها یا آب‌های شور)، این گرید مستعد خوردگی حفره‌ای و شکافی است. دمای محیط و غلظت یون کلرید عوامل تعیین‌کننده‌ای در آغاز خوردگی هستند. از این گرید معمولاً در محیط‌های با غلظت بسیار پایین کلرید یا محیط‌های کاملاً تمیز استفاده می‌شود.

فولاد زنگ‌ نزن AISI 316 (آستنیتی)

گرید 316 نمونه بارز یک فولاد زنگ‌نزن آستنیتی حاوی مولیبدن (حدود ۲-۳٪) است. این گرید به عنوان نسخه ارتقایافته 304 با افزودن مولیبدن شناخته می‌شود.

مقاومت در برابر خوردگی: 316 دارای مقاومت عمومی عالی در برابر خوردگی است.

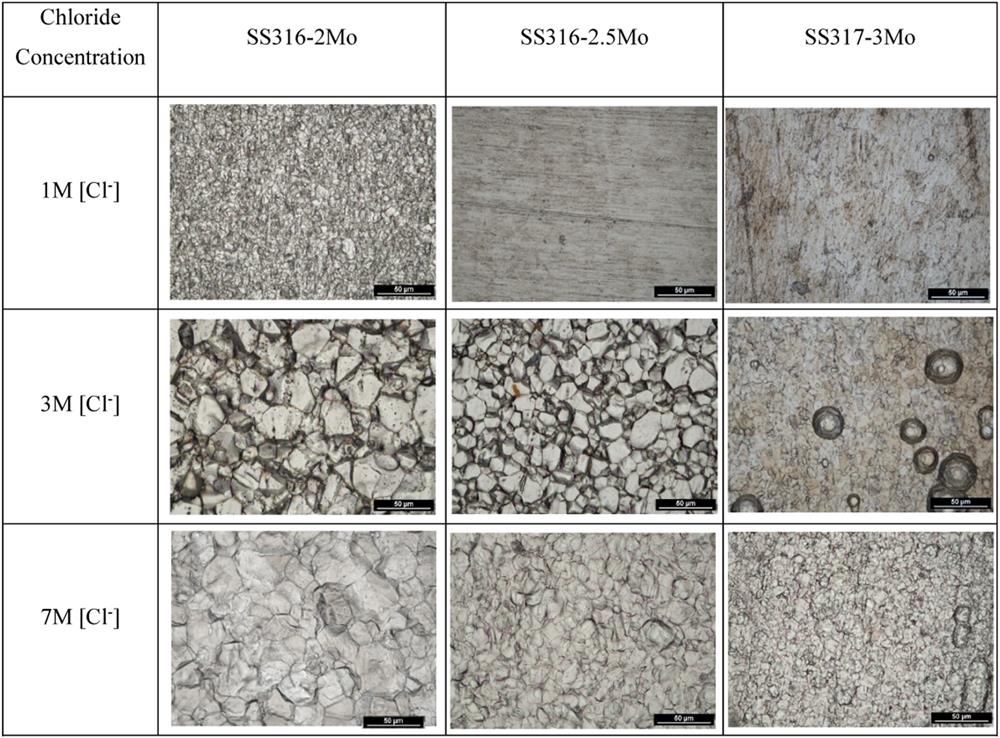

مقاومت در برابر خوردگی حفره‌ای و شکافی: حضور مولیبدن، این گرید را به گزینه‌ای برتر در محیط‌های حاوی کلرید تبدیل کرده است. گرید 316 به طور قابل توجهی مقاومت بالاتری در برابر آغاز خوردگی حفره‌ای و همچنین مهار رشد آن از خود نشان می‌دهد. همچنین مقاومت آن در برابر خوردگی شکافی به مراتب بیشتر از گرید 304 است. این ویژگی، 316 را به انتخاب اول برای کاربردهای دریایی (پمپ‌ها، پروانه‌ها، اتصالات)، صنایع شیمیایی (دستگاه‌های در تماس با محلول‌های کلریدی)، و صنایع فرآوری غذایی تبدیل کرده است.

جمع‌ بندی و انتخاب ماده

انتخاب بین این گریدها مستقیماً به شرایط محیطی خدمت‌دهی بستگی دارد:

گرید 430: یک انتخاب اقتصادی برای کاربردهای غیرحساس با محیط‌های خورنده بسیار ملایم و بدون حضور کلرید.

گرید 304: گزینه‌ای همه‌کاره و متعادل برای محیط‌های عمومی و صنعتی که فاقد یون‌های مهاجم کلرید هستند.

گرید 316: بهترین انتخاب برای محیط‌های агрессив‌تر، به ویژه محیط‌های حاوی کلرید، اسیدها و به طور کلی شرایطی که خطر خوردگی حفره‌ای و شکافی وجود دارد.

شاخصی که به طور کمی این مقاومت را نشان می‌دهد، "عدد معادل مقاومت به حفره‌دار شدن" (PREN) است که برای گریدهای فولاد زنگ‌نزن با فرمول PREN = %Cr + 3.3 × %Mo + 16 × %N محاسبه می‌شود. هرچه این عدد بالاتر باشد، مقاومت در برابر خوردگی حفره‌ای بیشتر است. برای گرید 304 این عدد حدود ۱۹، برای گرید 430 حدود ۱۷ و برای گرید 316 به حدود ۲۴ تا ۲۹ می‌رسد که به وضوح برتری آن را تأیید می‌کند.

در نتیجه، اگرچه گریدهای پایه مانند 304 و 430 در بسیاری از کاربردها عملکرد مناسبی دارند، اما در محیط‌های چالش‌برانگیز حاوی کلرید، سرمایه‌گذاری بر روی گریدهای حاوی مولیبدن مانند 316 نه تنها یک انتخاب، بلکه یک ضرورت برای تضمین ایمنی، قابلیت اطمینان و طول عمر تجهیزات محسوب می‌شود.
